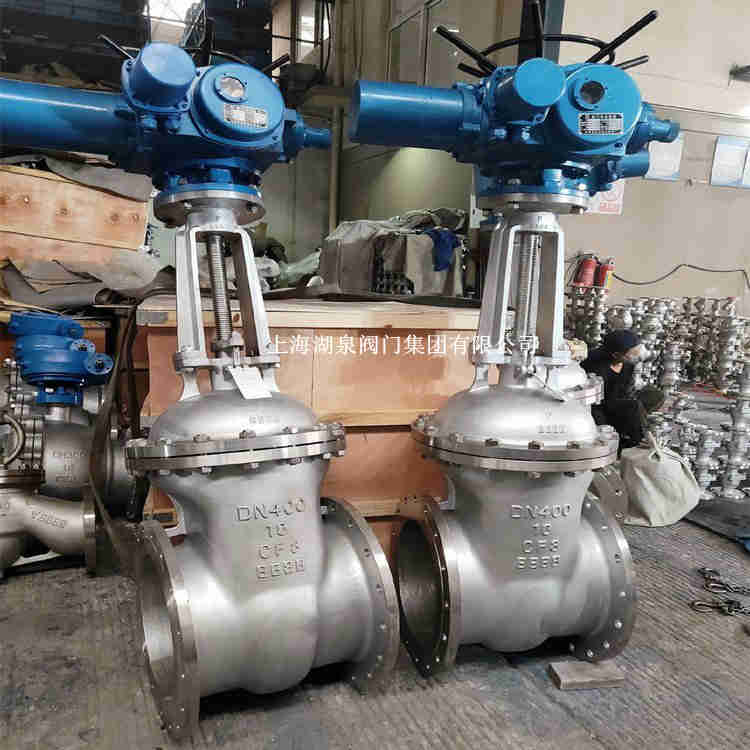

閘閥型號規格尺寸表,閘閥型號規格尺寸參照表，閘閥型號編制方法，閘閥型號由 7 個單元組成，分別是閥門類型、驅動方式、連接形式、結構型式、密封面材料或襯里材料類型、壓力代號或工作溫度下的工作壓力、閥體材料。

其型號表示方法如下：

Ⅰ（1單元）Ⅱ（2單元）Ⅲ（3單元）Ⅳ（4單元）Ⅴ（5單元） — Ⅵ（6單元）Ⅶ（7單元）

Ⅰ（1單元）：閥門類型代號

Ⅱ（2單元）：驅動方式代號

Ⅲ（3單元）：連接形式代號

Ⅳ（4單元）：結構型式代號

Ⅴ（5單元）：閥座密封面材料或襯里材料代號

Ⅵ（6單元）：公稱壓力代號或工作溫度下的工作壓力代號

Ⅶ（7單元）：閥體材料代號

閘閥型號代號表示方法

 閥門類型代號：閘閥代號用 Z 來表示

閘閥型號編制說明示例

Z41H-16C手動、法蘭連接、明桿楔式剛性單閘板，閥座密封面材料為 Cr13 系不銹鋼，公稱壓力 PN16（工作壓力 1.6 MPa）、閥體材料為碳鋼的閘閥：

Z41H 型 PN16 鋼制楔式閘閥Z6s41Y-25氣動帶手動、法蘭連接、明桿楔式剛性單閘板，閥座密封面材料為硬質合金，公稱壓力為 PN25（工作壓力 2.5 MPa）、閥體材料為碳鋼的閘閥：

Z6s41Y 型 PN25 氣動帶手動楔式閘閥Z540Y-40I錐齒輪驅動、法蘭連接、明桿楔式彈性閘板，閥座密封面材料為硬質合金，公稱壓力為 PN40（工作壓力 4.0 MPa）、閥體材料為 1Cr5Mo 鉻鉬鋼的閘閥：

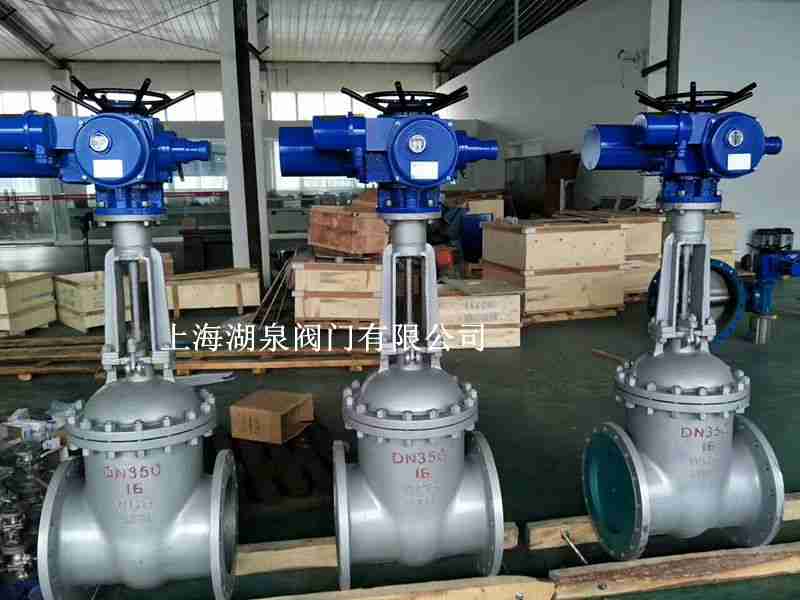

Z540Y 型 PN40 鋼制錐齒輪傳動楔式閘閥Z944W-16Q電動、法蘭連接、明桿平行式剛性雙閘板，閥座密封面材料為球墨鑄鐵，公稱壓力 PN16（工作壓力 1.6 MPa）、閥體材料為球墨鑄鐵的閘閥：

Z944W 型 PN16 鐵制電動平行式雙閘板閘閥Z60Y-320手動、對接焊連接、明桿楔式彈性閘板，閥座密封面材料為硬質合金，公稱壓力為 PN320（工作壓力 32.0 MPa）、閥體材料為碳鋼的閘閥：Z60Y-320 型電站用高溫高壓對焊連接楔式閘閥

平板閘閥規格尺寸表

1、DN50-DN600平板閘閥規格尺寸表

2、DN700-DN1200平板閘閥規格尺寸表

3、DN1200以上平板閘閥規格尺寸表

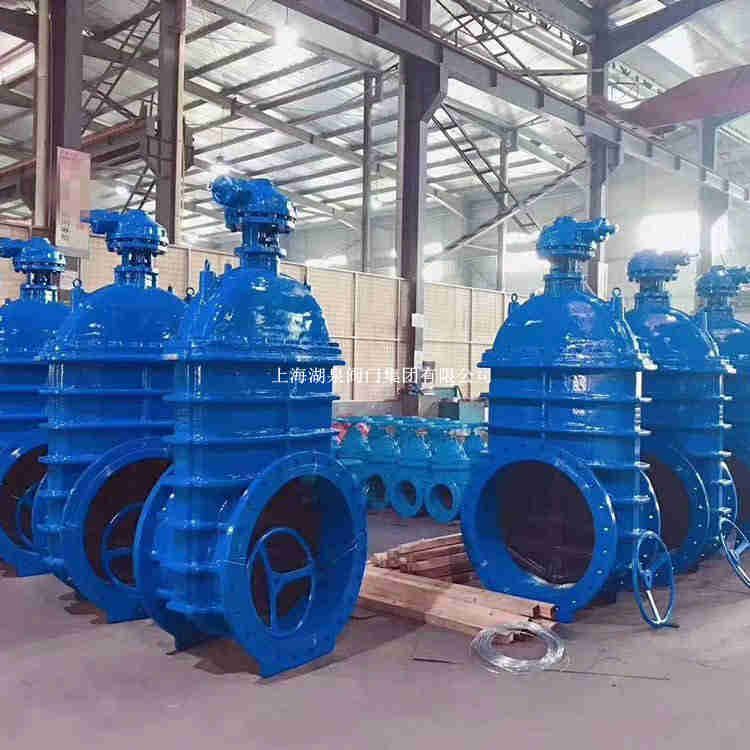

彈性座封閘閥規格尺寸表

1、DN50-DN600彈性座封閘閥規格尺寸表

2、DN700-DN1200彈性座封閘閥規格尺寸表

3、DN1200以上彈性座封閘閥規格尺寸表


平衡型閘閥規格尺寸表

1、DN50-DN600平衡型閘閥規格尺寸表

2、DN700-DN1200平衡型閘閥規格尺寸表

3、DN1200以上平衡型閘閥規格尺寸表


硬密封閘閥規格尺寸表

1、DN50-DN600硬密封閘閥規格尺寸表

2、DN700-DN1200硬密封閘閥規格尺寸表

3、DN1200以上硬密封閘閥規格尺寸表


為了適應不同場合的使用需求，國家制定了一系列的閘閥高度尺寸規格表，供各種企業、工廠參考。以下是參考國標標準GB/T 12234-2015規定的閘閥高度尺寸規格表：

1、閘閥類型代號為Z;

2、閘閥的驅動方式代號由字母表示，常見的有2-電液動，9-電動，6-氣動，5-錐齒輪傳動，3-渦輪蝸桿;手動不需要寫出來;

3、閘閥的連接形式代號用字母表示，1-內螺紋，2-外螺紋，4-法蘭式，6-焊接時，7-對夾式，9-卡箍，0-卡套;

4、閘閥結構形式代號，0-彈性閘板，1-明桿楔式單閘板閥，2-明桿楔式雙閘板閥，3-明桿平行式單閘板閥，4-明桿平行式雙閘板閥，5-暗桿楔式單閘板閥，6-暗桿楔式雙閘板閥，7-暗桿平行單閘板閥，9-暗桿平行雙閘板閥;

5、密封材料或襯里材料分別用R-奧氏體不銹鋼，T-銅合金，X-橡膠，S-塑料，N-尼龍塑料，F(xiàn)-氟塑料，H-Cr系不銹鋼，Y-硬質合金，J-襯膠，M-蒙乃爾合金，Tc-陶瓷;

6、閥體材料代號Z-灰鑄鐵，K-可鍛鑄鐵，Q-球墨鑄鐵，T-銅及合金，C-碳鋼，P-鉻鎳系不銹鋼，R-鉻鎳鉬系不銹鋼，V-鉻鉬釩鋼。

舉例：對于電動、法蘭連接、明桿楔式雙閘板，密封面材料由閥體直接加工而成，公稱壓力PN0.1MPa閥體材料為灰鑄鐵的閘閥：Z942W-1電動楔式雙閘板閘閥。
