閥門電動裝置DZW60B-24使用說明和注意事項

[ 2023-09-25 ]
上海湖泉閥門集團有限公司閥門電動裝置DZW60B-24使用說明和注意事項，型號 DZW60-24B 多回轉閥門電動裝置,簡稱為Z型電裝,是閥門實現開啟、關閉或調節控制的驅動設備。Z型電裝適用于閘閥、截止閥、隔膜閥、柱塞閥、節流閥、水閘門等。閥門電動裝置是實現閥門程控、自控和遙控不可缺少的驅動設備,其運動過程可由行程、轉矩或軸向推力的大小來控制。由于閥門電動裝置的工作特性和利用率取決于閥門的種類、裝置...稱為多圈回轉閘閥電動裝置,多圈回轉閘閥電動頭,多圈回轉閘閥電動執行器,是閥門實現開啟、關閉或調節控制的驅動設備。
執行器

傳動機構的一體型設計，使產品具有體積小和簡潔的外觀。

所有結合部位均有密封措施，防護等級可達IP68(GB4208-93。

輸出轉矩100Nm-80000Nm。

容易調整的行程控制機構。

安全可靠、無切換手柄的全自動手/電動切換。

多種設計滿足不同需要：戶外型、防爆型、整體型、調節型。

連接尺寸、輸出性能及電氣接線等可根據用戶的需要定制。

電源：電機為三相交流380V (50Hz) 控制為二相交流220V (50Hz)

環境溫度：-20~+60℃ （特殊訂貨-40～+80℃）

相對濕度：≤95%（25℃時）

類型：戶外型爆，隔爆型

工作制：短時10分鐘

防腐涂裝：高溫烤漆

使用閥門：球閥、蝶閥、旋塞閥、風門擋板等

控制轉矩范圍：100~10,000N.m

輸出轉速范圍：0.2~1r/min

戶外防護等級：IP65、IP67

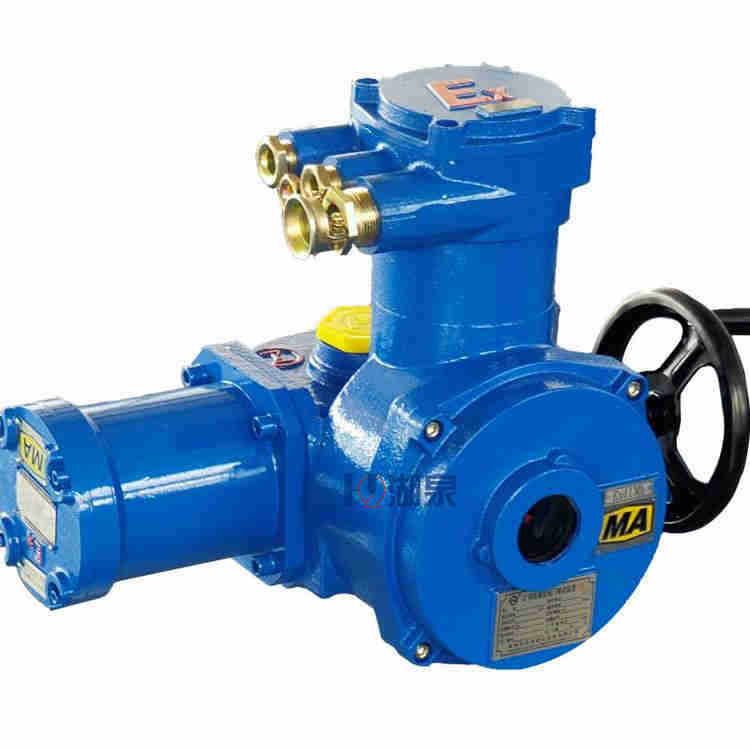

閥門電動裝置

多回轉閥門電動裝置按防護類型分：有戶外型和隔爆型

按控制方式分：有常規型，整體型和整體調節型

按連接型式分：有轉矩型，電站型和推力型

 電動裝置的性能符合本公司企業標準Q/3204CN001-2011《礦用隔爆型閥門電動裝置技術條件》、GB3836.1-2010《爆炸性環境 第1部分：設備 通用要求》、GB3836.2-2010《爆炸性環境 第2部分：由隔爆型“d”保護的設備》的規定。防爆標志為ExdⅠ Mb。

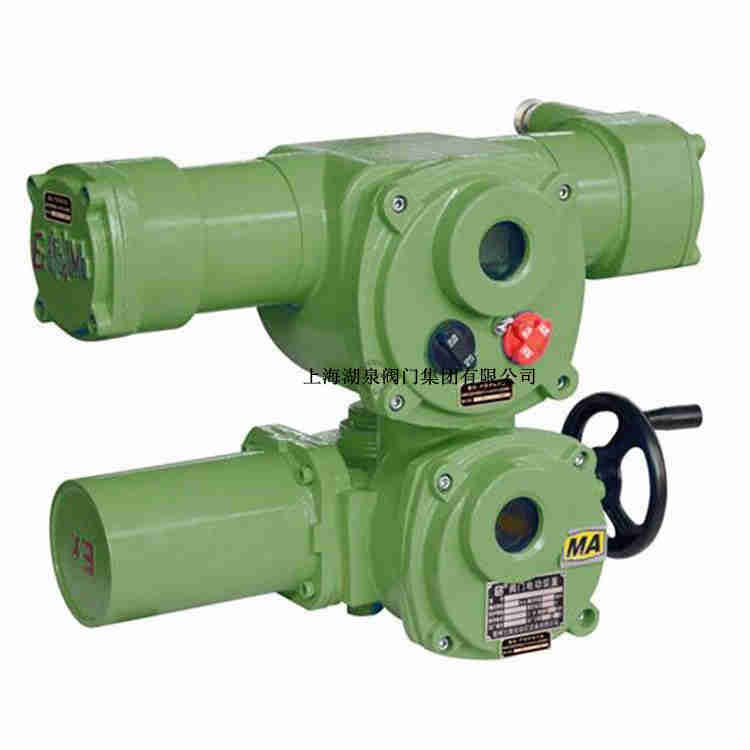

電動閥

閥門電動裝置DZW60B-24使用說明和注意事項

型號

規格

公稱

轉矩

（N·m）

最大閥桿直徑

（mm）

最大

轉圈數（圈）

手動

速比

輸出

轉速（r/min）

電機

功率

（kW）

電機

電流

（A）

參考

重量（Kg）

ZB10-24

100

28

400

1：1

24

0.25

0.8

59

ZB15-24

150

28

400

1：1

24

0.37

0.92

61

ZB20-24

200

40

400

1：1

24

0.55

1.39

63

ZB30-24

300

40

400

1：1

24

0.75

2.0

65

ZB45-24

450

48

400

1：1

24

1.1

2.0

110

ZB60-24

600

48

400

1：1

24

1.5

2.6

120

ZB90-24

900

60

400

1：1

24

2.2

3.8

139

ZB120-24

1200

60

400

1：1

24

3

4.9

142

ZB180-24

1800

70

400

22.5：1

24

5.5

7.5

264

ZB250-24

2500

70

400

22.5：1

24

7.5

9.8

269

ZB350-24

3500

75

400

22.5：1

24

11

12.1

275

閥門電動裝置DZW60B-24使用說明和注意事項

序號

故    障

原    因

排除方法

1

電機起不動

1. 電源線脫開

2. 控制線路故障

3. 行程或力矩控制機構失靈

1. 檢查電源線

2. 排除線路故障

3. 排除行程或力矩控制機構故障

2

輸出軸旋向不符合規定

電源相序接反

調換任意兩電源線

3

電機過熱

1. 連續工作時間太長

2. 一相線斷開

1. 停止運行，使電機冷卻

2. 檢查電源線

4

運行中電機停轉

1. 閥門有故障

2. 電動裝置過載，力矩控制機構動作

1. 檢查閥門

2. 增大整定轉矩

5

閥門到位后電機不停轉或燈不亮

1. 行程或力矩控制機構有故障

2. 行程控制機構調整不當

1. 檢查行程或力矩控制機構

2. 重新調整行程控制機構

6

遠方無閥位信號

1. 電位器齒輪緊定螺釘松動

2. 遠傳電位器故障

1. 擰緊電位器齒輪緊定螺釘

2. 檢查更換電位器
