dn600電動蝶閥重量、技術參數如下：上海湖泉閥門集團有限公司提供力所能及的電動閥門解決方案,電動蝶閥售前、售中、售后服務。 詳細介紹: 上海湖泉『電動蝶閥』供應商,本司供應的【蝶閥】質量先行、價格合理、售后服務較完善?！弘妱拥y』適用于輕重工業及宇管道。為您提供電動蝶閥標準、結構圖、規格型號、外形尺寸、工作原理及產品說明書。湖泉電動蝶閥符合相關制造標準、歡迎來電咨詢、采購! 我集團公司是一家集生產研發銷售于一體的電動閥門供應商,專業提供各類型電動蝶閥銷售,種類型號多【可非標定制】,質量可靠耐用、性能保障。

我公司電動蝶閥優勢很多，良好的密封性密封性，能及時用來調節流體流量的，零泄露值得稱道的是電動蝶閥的密封性，閥桿軸徑密封采用的是密封性非常的密封圈，該密封圈是由石墨壓制而成，方便調節操控電動蝶閥是用來控制流體流量的裝置，而且管道內積存的液體少，電動啟閉快速簡便。它的啟閉方便迅速、省力、流體阻力小，可以經常操作。結構簡單，體積小，重量輕。dn600電動蝶閥可以運送泥漿，在管道口積存液體最少。在低壓下，可以實現良好的密封，上海湖泉閥門電動蝶閥調節性能好，能智能調節等多種功能，也可以手機遠程控制電動蝶閥。

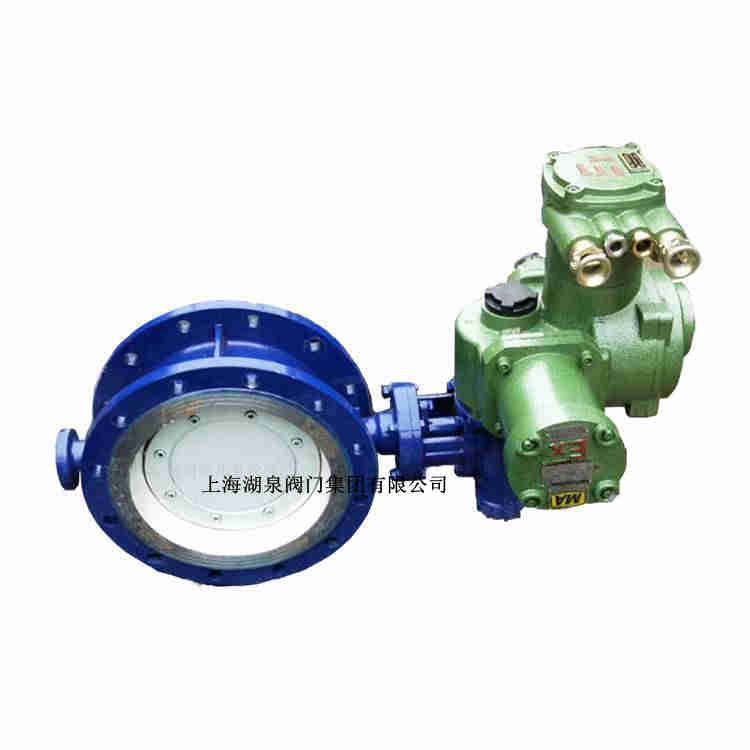

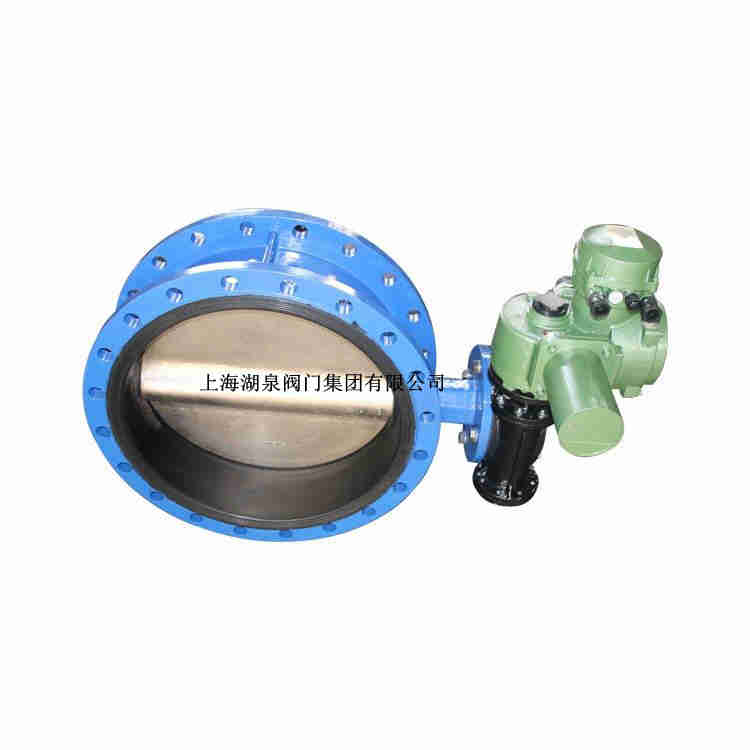

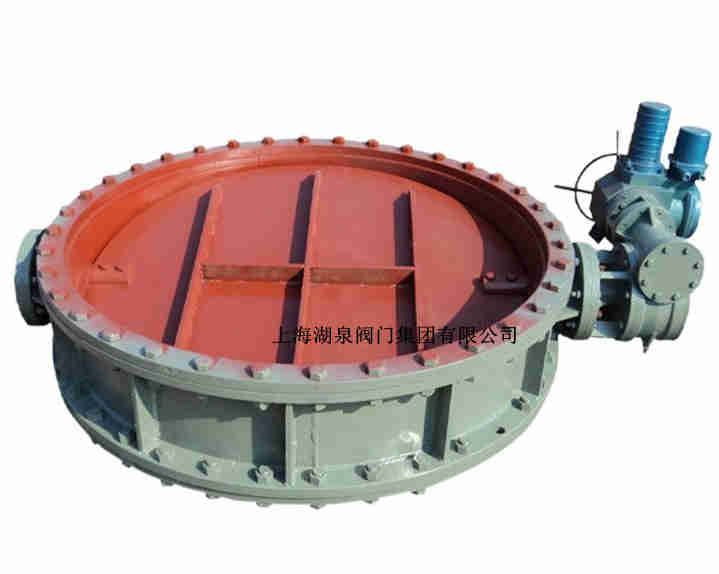

dn600電動蝶閥重量、技術參數

DN	A	B	b	f	D	K	d	F	N*d0	L	L1	D1	D2	N-d1	a°	J	X	L2	Φ2	重量kg
50	83	120	19	3	165	125	99	13	4*Φ19	108	111	65	50	4-Φ7	45	13.8	3	32	12.6	7.6
65	93	130	19	3	185	145	118	13	4*Φ19	112	115	65	50	4-Φ7	45	13.8	3	32	12.6	9.7
80	100	145	19	3	200	160	132	13	8*Φ19	114	117	65	50	4-Φ7	45	13.8	3	32	12.6	10.6
100	114	155	19	3	220	180	156	13	8*Φ19	127	130	90	70	4-Φ10	45	17.77	5	32	15.77	13.8
125	125	170	19	3	250	210	184	13	8*Φ19	140	143	90	70	4-Φ10	45	20.92	5	32	18.92	18.2
150	143	190	19	3	285	240	211	13	8*Φ23	140	143	90	70	4-Φ10	45	20.92	5	32	18.92	21.7
200	170	205	20	3	340	295	266	13	12*Φ23	152	155	125	102	4-Φ12	45	24.1	5	45	22.1	31.8
250	198	235	22	3	405	355	319	13	12*Φ28	165	168	125	102	4-Φ12	45	31.45	8	45	28.45	44.7
300	223	280	24.5	4	460	410	370	20	12*Φ28	178	182	125	102	4-Φ12	45	34.6	8	45	31.6	59
350	270	310	26.5	4	520	470	429	20	16*Φ28	190	194	150	125	4-Φ14	45	36.15	10	45	33.15	86
400	300	340	28	4	580	525	480	20	16*Φ31	216	221	175	140	4-Φ18	45	40.95	10	51	37.95	119
450	340	375	30	4	640	585	530	20	20*Φ31	222	227	175	140	4-Φ18	45	45.96	12	51	42.86	165
500	355	430	31.5	4	715	650	582	22	20*Φ34	229	234	210	165	4-Φ22	45	49.22	14	57	45.72	185
600	410	500	36	5	840	770	682	22	20*Φ37	267	272	300	254	8-Φ18	22.5	57.98	15	70	53.98	263
700	478	560	39.5	5	910	840	794	30	24*Φ37	292	299	300	254	8-Φ18	22.5	71.35	18	66	63.35	361
800	529	620	43	5	1025	950	901	30	24*Φ41	318	325	350	298	8-Φ22	22.5	79	20	66	70	484
900	584	665	46.5	5	1125	1050	1001	34	28*Φ41	330	337	350	298	8-Φ22	22.5	90	22	118	80	598
1000	657	735	50	5	1255	1170	1112	34	28*Φ44	410	417	350	298	8-Φ22	22.5	100	25	142	90	824
1200	799	917	57	5	1485	1380	1328	34	32*Φ50	470	478	415	356	8-Φ33

dn600電動蝶閥重量、技術參數

公稱 通徑	外形尺寸(參考值)							法蘭尺寸和螺栓孔尺寸(標準值)
	高度		結構長度L			執行器寬度		0.6MPa			1.0MPa			1.6MPa
毫米	H	H1	zui大	zui小	標準	A	B	D	D1	n-d	D	D1	n-d	D	D1	n-d
50	80	440	186	156	171	250	255	140	110	4-14	165	125	4-18	165	125	4-18
65	95	445	190	160	175	250	255	160	130	4-14	185	145	4-18	185	145	4-18
80	98	476	198	166	182	250	255	190	150	4-18	200	160	8-18	200	160	8-18
100	114	504	228	188	208	250	255	210	170	4-18	220	180	8-18	220	180	8-18
125	128	550	240	201	220	250	255	240	200	8-18	250	210	8-18	250	210	8-18
150	139	652	240	206	226	300	315	265	225	8-18	285	240	8-22	285	240	8-22
200	174	732	265	219	242	300	315	320	280	8-18	340	295	8-22	340	295	12-22
250	215	823	295	240	267	300	315	375	335	12-18	395	350	12-22	405	355	12-26
300	245	877	308	254	282	300	315	440	395	12-22	445	400	12-22	460	410	12-26
350	270	932	327	272	300	300	315	490	445	12-22	505	460	16-22	520	470	16-26
400	305	1047	368	308	338	300	315	540	495	16-22	565	515	16-26	580	525	16-30
450	325	1092	370	310	340	575	714	595	550	16-22	615	565	20-26	640	585	20-30
500	360	1182	392	332	362	575	714	645	600	20-22	670	620	20-26	715	650	20-33
600	445	1380	441	375	408	656	810	755	705	20-26	780	725	20-30	840	770	20-36
700	505	1502	460	400	445	656	810	860	810	24-26	895	840	24-30	910	840	24-36
800	560	1545	499	445	475	656	810	975	920	24-30	1015	950	24-33	1025	950	24-39
900	630	1710	520	460	490	785	863	1075	1020	24-30	1115	1050	28-33	1125	1050	28-39
1000	680	1805	600	530	565	785	863	1175	1120	28-30	1230	1160	28-36	1255	1170	28-42
1200	795	2096	675	571	623	785	863	1405	1340	32-33	1455	1380	32-39	1485	1390	32-48
1400	900	2296	760	684	722	790	1338	1630	1560	36-36	1675	1530	36-42	1685	1590	36-48
1600	1100	2720	860	770	815	868	1476	1830	1760	40-36	1915	1820	40-48	1930	1820	40-56
1800	1124	2830	930	830	880	868	1476	2045	1970	44-39	2115	2020	44-48	2130	2020	44-56
2000	1292	3120	1020	920	970	965	1600	2265	2180	48-48	2325	2230	48-48	2345	2230	48-62
