產品名稱：pz973h dn200不銹鋼電動刀型閘閥[ 2021-08-31 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片

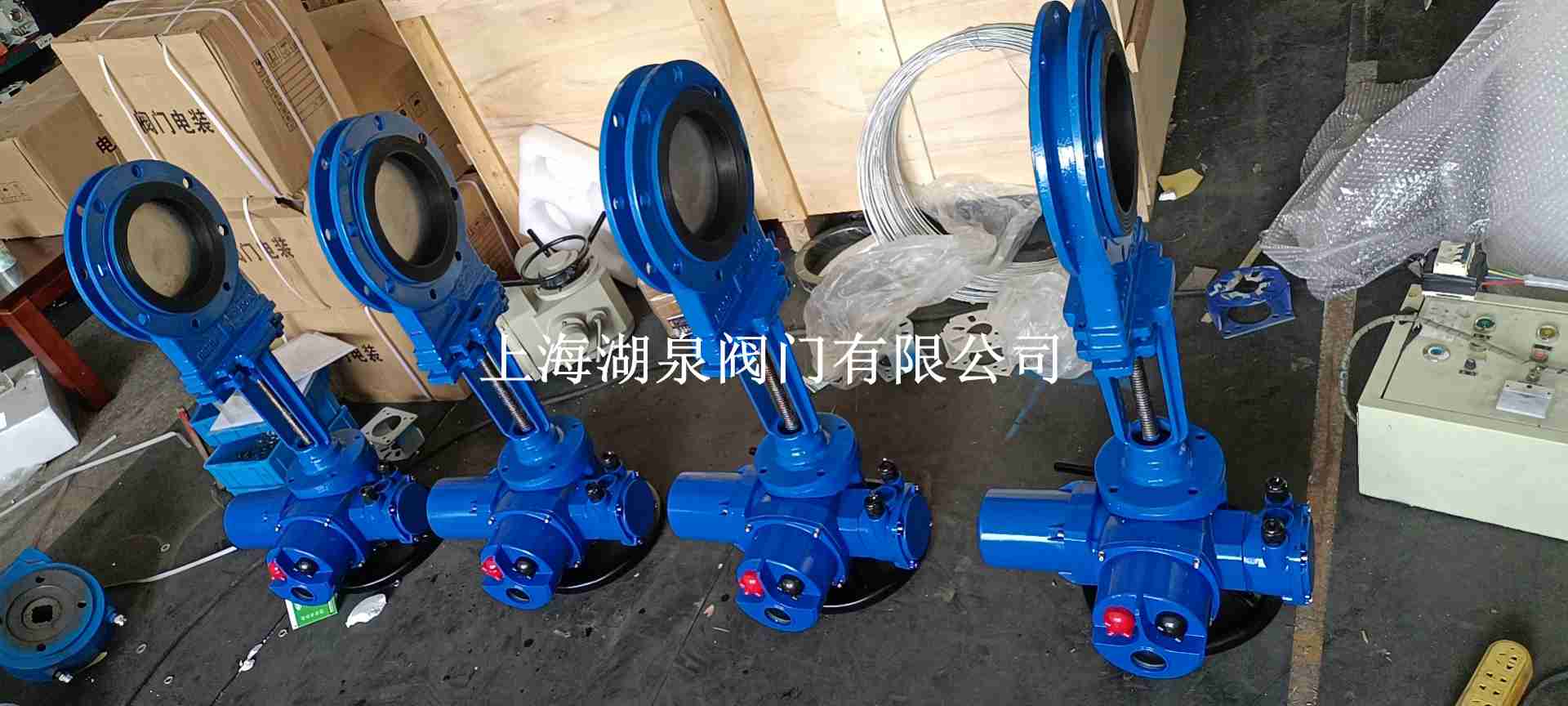

一、pz973h dn200不銹鋼電動刀型閘閥產品介紹
上海湖泉電動刀形閘閥按照口徑不同制成暗桿和明桿兩種形式（暗桿DN50～900mm，明桿DN50～900mm），全圓形的直流通道設計不存渣、不卡阻。刀板底端加工成刀刃狀，對松軟物料如纖維、紙漿、木漿具有切斷功能，同時有開啟和關閉作用。在刀板上端安裝有硬聚四氟乙烯刮泥器，可防止粉塵、砂礫等擦傷性物質進入填料盒，可提高刀板壽命。閥板材質選用不銹鋼、它可以配置手輪、手動拉鏈、正齒輪傳動、傘齒輪傳動、氣動和電動。pz973h dn200不銹鋼電動刀型閘閥內部可制成V形、三角形、五角形通道。V型閘板可作為調節控制使用。連接形式有對夾式、法蘭支耳式，密封有金屬對金屬硬密封、金屬對聚胺脂、帶增強的聚四氟乙烯軟密封，廣泛適用于粉塵、化學品處理污水、沉淀池、礦砂、爐渣、煤泥、水泥漿、屠宰廠廢水等場合。
二、pz973h dn200不銹鋼電動刀型閘閥產品電動裝置參數
1、pz973h dn200不銹鋼電動刀型閘閥電源：AC380V、50HZ。
2、標準型：標準型產品具有防塵、防雨水的外殼保護能力、防護等級IP65,可直接用于戶外。
3、防水型：防水型產品具有防塵、防浸水(IP67)的外殼防護等級。
4、防爆型(EX)：防爆等級為DII BT4/DII CT4(不含乙炔)。
5、pz973h dn200不銹鋼電動刀型閘閥環境溫度：-20℃～40℃。
6、pz973h dn200不銹鋼電動刀型閘閥可選：配電氣控制器。三、pz973h dn200不銹鋼電動刀型閘閥產品性能規范
公稱壓力（MPa) 殼體試驗（MPa) 密封試驗（MPa) 工作溫度 適用介質 1.0
1.61.5
2.41.1
1.8≤100℃
≤425℃紙漿、污水、煤漿、灰、渣水混和物 四、pz973h dn200不銹鋼電動刀型閘閥產品主要零件材料
閥體、上蓋 碳鋼、不銹鋼 閥板 不銹鋼 閥桿 不銹鋼 密封圈 橡膠、四氟、不銹鋼、硬質合金 五、pz973h dn200不銹鋼電動刀型閘閥產品性能規范
公稱壓力 殼體試驗 1.5XPN 密封試驗 1.1XPN 工作溫度 橡膠≤80℃ 四氟密封≤180℃ 硬密封≤425℃ 適用介質 紙漿 污水
品牌 湖泉 型號 PZ973（H/X/Y）-（1.0/1.6） 連接形式 對夾 主體材料 鑄鐵，鑄鋼，不銹鋼 公稱通徑 50~1200（mm） 適用介質 水，蒸汽，油品，空氣等 密封形式 四氟密封 標準 外形 中型 流動方向 雙向 驅動方式 手動 零部件及配件 配件 用途 疏水 壓力環境 常壓 工作溫度 常溫 類型(通道位置) 直通式 3C閥門類別 工業 材質 鑄鐵，鑄鋼，不銹鋼
六、PZ973H、PZ973F、PZ973Y (PN16) 電動刀型閘閥外形尺寸
50 43 160 125 99 285 4×M16 180 65 46 185 145 120 295 4×M16 180 80 46 200 160 135 315 8×M16 220 100 52 220 180 155 365 8×M16 220 125 56 250 210 185 400 8×M16 230 150 56 285 240 210 475 8×M20 280 200 60 340 295 265 540 12×M20 360 250 68 405 355 310 630 12×M22 360 300 78 460 410 375 780 12×M22 400 350 78 520 470 435 885 16×M22 400 400 102 580 525 485 990 16×M27 400 450 114 640 585 545 1100 20×M27 530 500 127 715 650 609 1200 20×M30 530 600 154 840 770 720 1450 20×M36 600 800 190 1025 950 898 2000 24×M36 680
